輕型鋼結構 材料及結構要求

三層及以下輕型鋼結構住宅，單個結構單元長度不宜大于18米，寬度不宜大于12m，單層承重墻高度不宜超過3.3米，檐口高度不宜超過9m......

↓

構件標準

該體系的承重結構構件材質宜采用現行國家標準《碳素結構鋼》GB/700規定的Q235碳素結構鋼和《低合金高強度結構鋼》GB/T1591中規定的Q345低合金高強度結構鋼。并滿足《連續熱鍍鋅鋼板及鋼帶》GB/T518-2004中結構級鋼板鋼帶的力學性能要求。

構件常規要求

結構構件需經熱鍍鋅或鍍鋁鋅處理,并在常溫下輥軋成型?；緲?gòu)件截面形式主要有C型和U型兩種。

構件的規格按截面形式和截面高度劃分,腹板高度90-305mm,翼緣寬度在35-40mm之間,壁厚在0.45-2.5mm。U形截面構件和C形截面承重構件的厚度不宜小于0.85mm。

一般地區,鋼板的鍍鋅量應在180g/㎡,對沿海地區、高腐蝕性地區或有特殊要求地區,鍍鋅量宜在275g/㎡以上。

結構板材

結構板材通常釆用定向刨花板(0SB板),承重外墻外側墻板采用定向刨花板時宜采用2級以上的板材,其厚度不應小于11mm；也可采用膠合板、水泥木屑板作為結構板材,其厚度均不小12mm。

外墻內側板可采用厚度不小于12mm的石膏板或水泥木屑板;內承重墻兩面均可采用厚度不小于12mm的石膏板和水泥木屑板,定向刨花板用于樓板、屋面板時宜采用3級以上的板材。

結構用的定向刨花板應符合LY/T1580的規定,石膏板應符合GB/T9775、GB11978或GB11979的規定,結構用膠合板應符合GB/T9846的規定，水泥木屑板應滿足國家現行有關標準的要求。

常規圍護材料

圍護結構采用的保溫隔熱材料、防水材料、飾面材料等應符合國家、行業或企業標準規定的耐久性、適用性以及防火、隔音、隔熱、氣密、水密等性能要求。

緊固件包括螺釘、普通釘子、射釘、螺栓、拉鉚釘和扣合件等,其材料性能、種類、形式以及表面處理要求應符合現行國家標準及有關規定。

粘接密封所用的粘膠,膠帶、硅膠等材料均應符合國家現行有關標準的規定,并應提供質保書或試驗論證資料

保溫措施

住宅外墻骨架中均應填入最小厚度的柔性保溫棉氈，外側宜設置防水透氣層，為了避免外墻骨架處的“熱橋”現象，采暖地區的住宅外墻骨架外側應鋪設適當厚度的剛性保溫層。

保溫層的厚度經熱工計算確定,并對墻體露點溫度進行驗算,其骨架內側應設置隔汽層。對于有隔熱要求的住宅,其墻體可通過設置通風間層和增加向外反射的反射膜等措施加以解決。

防水措施

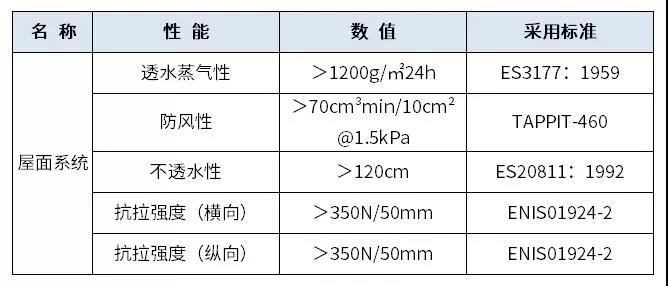

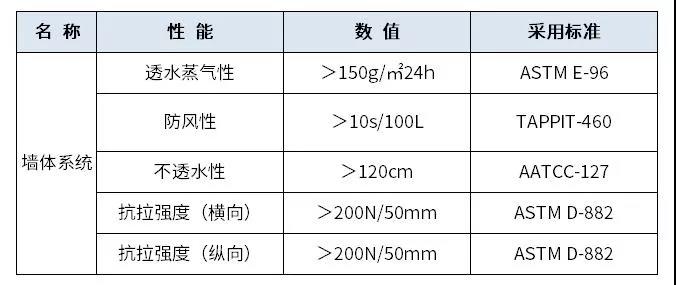

防水透氣層及隔汽層的敷設須連續,其搭接長度不少于100mn，門窗洞口周圍及穿墻管道周圍以專用防水雙面膠帶密封。

墻體骨架或樓蓋骨架與混凝土基礎間均應設置防潮層,防潮層釆用自粘性橡膠瀝青防水卷材,其厚度不小于2.0mm。

結構緊固件

常用的自鉆自攻螺釘或自攻螺釘規格為ST3.5、ST4.2、ST4.8(其螺紋外徑d分別為3.35mm、4.22mm、4.80mm),其長度范圍為12-76mm。結構板材與鋼結構的連接采用的自攻螺釘不得小于ST4.2,邊距不應小于10mm；石膏板與鋼結構的連接采用的自攻螺釘不得小于ST3.5,邊距不應小于12mm。螺釘?shù)拈L度應比緊固厚度長9-13mm,以保證其露出連接件不少于3個螺紋。螺釘間距應符合設計要求。

外墻飾面規范

外墻飾面應優先采用木質、金屬、水泥纖維或PVC掛板。當采用砌筑磚石飾面時，飾面內側應留有不少于25mm的空隙作為通風層,飾面層與墻骨架應設置可靠的活動拉接件,拉接件的水平間距取決于墻架柱間距,垂直間距500-600mm。飾面的底部及頂部應留有適量的通風孔。

屋頂保溫設置

屋頂宜采用坡屋頂，坡度為1:4~1:1，坡屋頂內如不用作閣摟,其屋頂保溫隔熱層宜設置在屋架下弦吊頂內,在山墻上開設通風窗;否則保溫隔熱材料應鋪設在屋架上弦的結構板材之上,在屋檐及屋脊處設置通風口,通風口面積不小于屋頂投影面積的1/300。

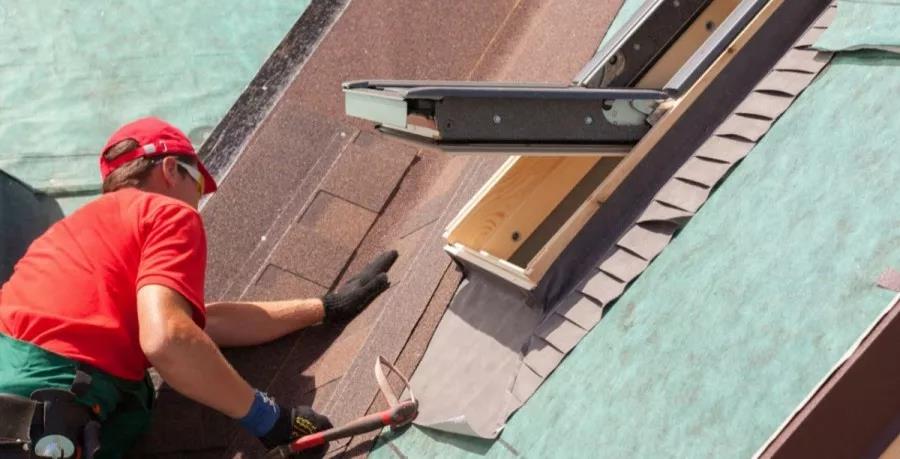

屋面瓦施工注意

屋面瓦的固定形式應根據不同瓦材特點采用掛、綁、釘粘等不同方法。瓦的排列、瓦的搭接及下釘位置、數量和粘結應按各種瓦材的施工要求進行。瓦材一般配件如:屋脊、天溝、封檐板、壓頂板、排水溝等以及各種連接件和密封件均由生產廠家配套供應,并按廠家產說明施工。

屋面上的天窗、管道出屋面的構造及太陽能熱水器的安裝參照國標或圖集。

門窗節點處理

門窗與墻骨架間應設置門窗框架,以保證門窗的穩定性及其周邊外部效果，門窗與其框架間的縫隙采用聚氨酯發泡材料和密封膏進行保溫及防水處理。

其他配件要求

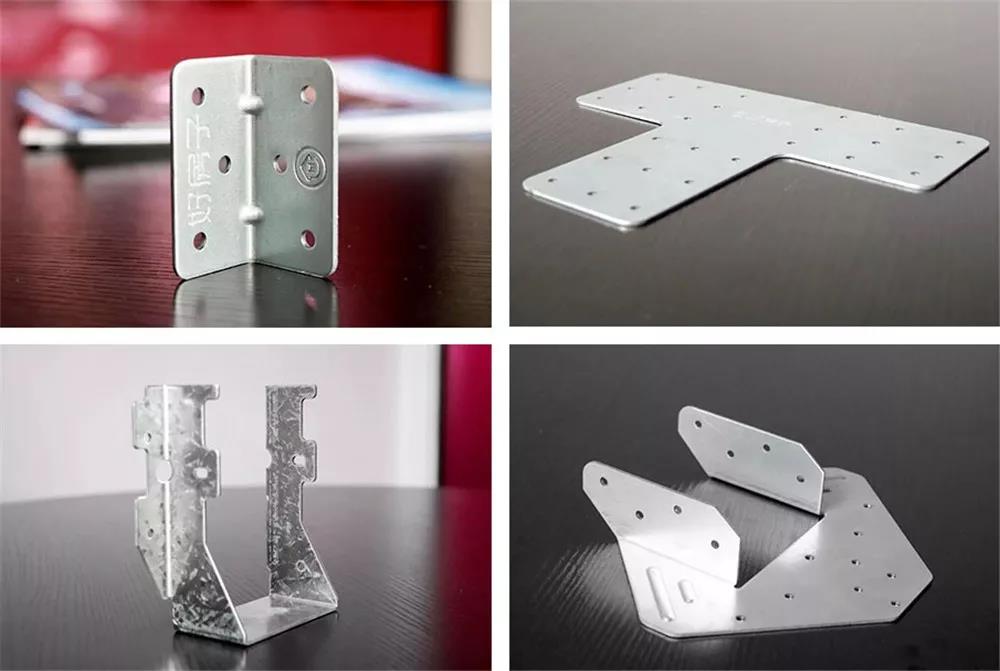

泛水板、封檐板,包角板等除成品外,可采用1mm厚鋁板或厚度大于0.6mm的彩鋼板彎制而成。連接件、固定件等配件,其強度及錨固能力應滿足具體工程承載能力的要求，并經計算確定。
